为减少化工生产中的能耗和障低成本以替代被称为“电老虎”的“电解水制氢”的工艺，运用*的甲醇蒸气重整--变压吸附技能制取纯氢和富含CO2的混合气体,经过进―步的后处理,可一起得到氢气和二氧化碳气。

甲醇与水蒸气在一定的温度?压力条件下经过催化剂,在催化剂的效果下，发生甲醇裂解反响和一氧化碳的变换反响,生成氢和二氧化碳.这是一个多组份、多反响的气固催化反响体系。反响方程如下:

CH3OH→CO+2H2 (1)

H2O+CO→CO2+H2(2)

CH3OH+H2O→CO2+3H2 (3)

重整反响生成的H2和CO2,再经过变压吸附法(PSA）将H2和CO2分离,得到高纯氢气。

甲醇制氢工艺

原理:以甲醇和脱盐水为质料，在催化剂效果下，进行甲醇转化制得转化气，经变压吸附分离制得纯氢。甲醇制氢工艺

原理:以甲醇和脱盐水为质料，在催化剂效果下，进行甲醇转化制得转化气，经变压吸附分离制得纯氢。

方法原理:

选用甲醇制氢工艺专用气相色谱仪，用填充柱，对甲醇制氢中气体，液体进行测定，用外标法定量或校对面积归一法定量。

-?仪器及设备

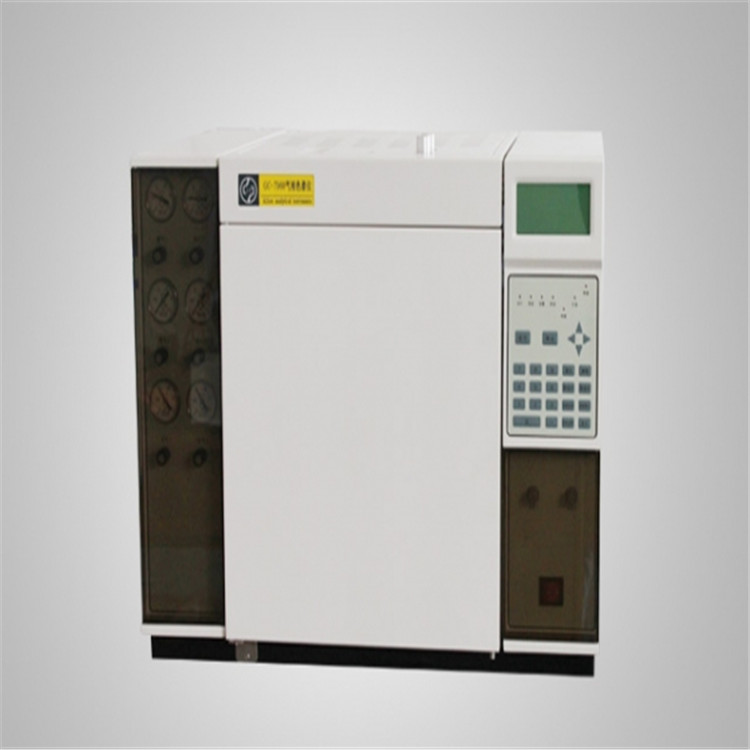

1.气相色谱仪配置:

双检测器FID检测限≤1×10-11g/s (蒂)TCD灵敏度≥3000mv.ml/mg(苯)转化炉三路载气带六通阀进样

2.不锈钢色谱柱:

5A分子筛(@4* 2m)改性GDX( a4 * 2m)TDx-01(两根( 3*2m)3．采样袋及100ml注射器

4.数据处理:电脑及色谱工作站

5.剖析天平(万分)

二．试剂和资料

1．载气:高纯氮，高纯氢，空气(Air要求无油，无杂质)2.标气:常量CO,CH4,cO2微里CO,CH4,Co2

3．剖析级甲醇，蒸馏水

4.配样玻璃仪器:具塞10ml试管5个或10ml烧瓶5个

剖析项目

一．催化剂复原进程的剖析

原理按工艺要求，催化剂复原进程运用的氢气，氮气混合气，氢的含量从0.5%逐渐增至10%，达到转化炉进出口氢相等。要求运用的氢气和氮气中的氧含量<0.2%，首先测定氧含量氧测定:

1.剖析条件:色谱柱:5A分子筛载气:氢气柱温:60C检测器:80C气化: 100℃流速:40ml/min⒉.标样及样品测定

标样取空气5ml,用氢气稀释至100ml，其氧含量为1.05%，定体积进样。用外标法求出氧气含量。3.氢测定:

剖析条件:色谱柱:TDX-01载气:氮气柱温:60°C℃检测器:80℃气化: 100C桥流: 120mA

4.标样及样品测定

用100ml玻璃注射器，抽取1.0ml氢气注入100ml注射器内，用氮气稀释至100ml，其氢含量为1.00%，用外标法求出氢气含量。

．甲醇和水分祈

剖析条件:色谱柱:GDX-105气化:120℃载气:氢气流速: 40ml/min柱温: 80C桥流: 120mA

检测器:120°C

进样量:1ul

1．质料甲醇检测

进厂质料甲醇首要检测甲醇中水，选用热导检测器，面积校对归一法定量。剖析谱图如下:

2.甲醇，脱盐水混合液的剖析

首要剖析汽化塔的甲醇和水溶液╋甲醇含里为48-52%制造标样，选用热导检测器，面积校对归一法定量。

3.冷凝液的剖析

首要剖析冷凝液的甲醇和水溶液，甲醇含量为15-20%制造标样，选用热导检测器，面积校对归一法定量。

4.釜液，洗涤液的剖析

首要剖析釜液，洗涤液的甲醇和水溶液╋甲醇含里为-5%制造标样，选用热导检测器，面积校对归一法定量。

三.气体剖析:剖析条件:

色谱柱:TDX-01载气:氢气柱温:80℃检测器:120℃气化: 120C流速: 40ml/min桥流:120mA

1. 转化气的测定转化气的组成为H2CO,CH4,CO2H50,CH;0H等，首要剖析CO,CH4COz。选用热导检测器，面积外标法定里。

2产品气的测定

产品气剖析微里CO,CH4COz经TDX-01柱分离进入转化炉，转化成甲烷，用FID检测。
